에어 필터 교체

글로브 박스

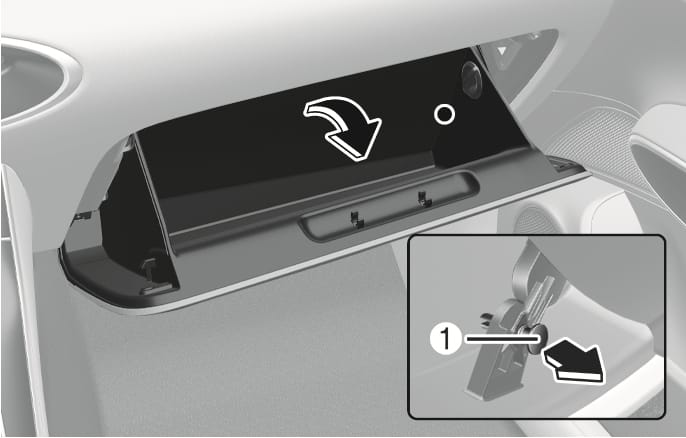

  1. 글로브 박스 오른쪽의 고정 실린더(1)를 분리하십시오.

    2025 제네시스 GV70 에어 필터 교체를 위한 글로브 박스 이미지입니다. 글로브 박스 내부 우측의 고정 실린더(1) 위치가 원으로 표시되어 있으며, 굵은 화살표가 글로브 박스의 개방 방향을 가리키고 있습니다. 우측 하단 상세도에는 고정 실린더(1)를 화살표 방향으로 당겨 분리하는 모습이 나타나 있습니다. 에어 필터 교체를 위해 글로브 박스 고정 장치를 해제하는 기능을 설명합니다.

    2C_AirFilterReplacementProcedure

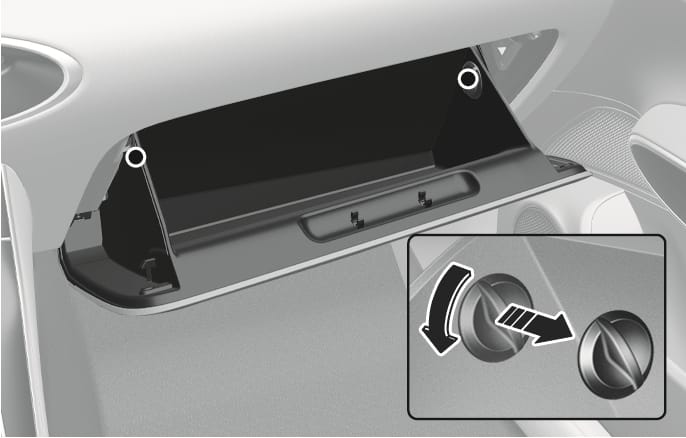

  2. 글로브 박스의 양옆에 있는 스토퍼를 분리하십시오.

    글로브 박스의 양옆을 누르면서 아래로 당겨 분리하십시오.

    2025 제네시스 GV70 에어 필터 교체를 위한 글로브 박스 스토퍼 분리 이미지입니다. 개방된 글로브 박스 내부 좌우 측면에 위치한 스토퍼가 흰색 원으로 강조되어 있습니다. 우측 하단 상세도에는 스토퍼를 회전시키는 굽은 화살표와 당겨서 빼내는 직선 화살표가 표시되어 있습니다. 에어 필터 교체를 위해 글로브 박스 양쪽의 스토퍼를 분리하는 기능을 설명합니다.

    2C_AirFilterReplacementProcedure_1

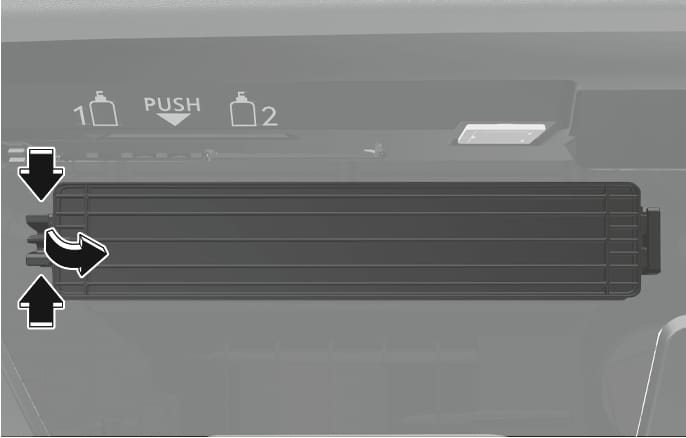

  3. 공조 장치용 에어 필터 커버의 오른측을 누른 상태에서 잡아 당기십시오. 커버가 분리되고 필터가 나타납니다.

    2025 제네시스 GV70 공조 장치용 에어 필터 커버 분리 이미지입니다. 글로브 박스 안쪽에 위치한 에어 필터 커버의 측면 고정 걸쇠를 위아래 화살표 방향으로 눌러 잠금을 해제하는 모습이 나타나 있습니다. 굽은 화살표를 따라 커버를 당겨 분리하고 내부의 필터를 교체할 수 있도록 덮개를 여는 기능을 설명합니다.

    2C_AirFilterReplacementProcedure_2

  4. 사용한 에어 필터를 빼내고 새 에어 필터를 넣으십시오.

  5. 분해의 역순으로 커버를 설치하고 고정 실린더를 고정 후 장착하십시오.

엔진룸

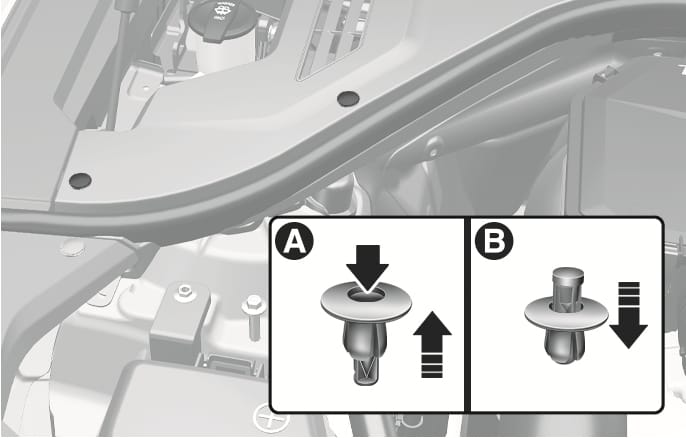

  1. 엔진 후드를 열고 공조 장치 부품의 커버를 분리하십시오. 에어 필터 장치가 나타납니다.

    2025 제네시스 GV70 엔진룸 에어 필터 커버 고정 스크루 조작 이미지입니다. 엔진룸 커버의 위치와 함께 고정 부품의 분리(A) 및 장착(B) 방법을 상세도로 보여줍니다. A는 중앙을 누른 후 위로 당겨 분리하는 과정을, B는 부품을 삽입하고 중앙을 눌러 고정하는 과정을 검은색 화살표로 지시합니다. 에어 필터 교체를 위해 커버 고정 부품을 올바르게 분리하고 장착하는 기능을 설명합니다.

    2C_AirFilterReplacementProcedure_3

    1. 스크루 분리
    2. 스크루 장착

  2. î 자 드라이버를 이용하여 에어 필터 커버를 고정하고 있는 스크루를 분리하십시오.

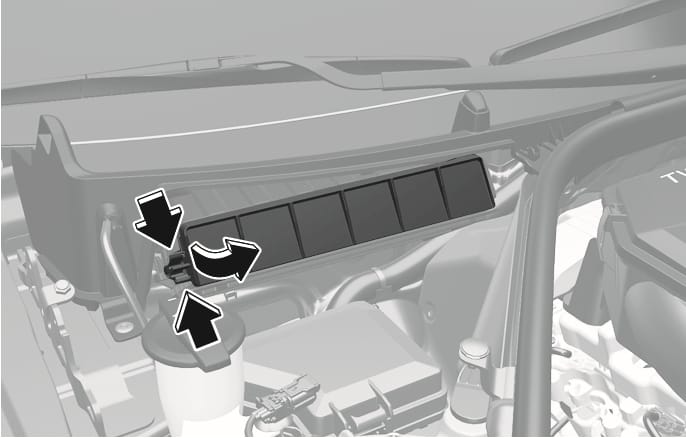

  3. 에어 필터 커버의 왼쪽을 누른 상태에서 잡아당기십시오. 커버가 분리되고 필터가 나타납니다.

    2025 제네시스 GV70 엔진룸 에어 필터 커버 분리 이미지입니다. 엔진룸 내부 와이퍼 하단에 위치한 에어 필터 커버의 왼쪽 고정 부위를 가리키는 두 개의 검은색 화살표와, 커버를 바깥쪽으로 당겨내는 방향을 지시하는 굽은 화살표가 표시되어 있습니다. 에어 필터 커버의 왼쪽을 누른 상태에서 잡아당겨 커버를 분리하는 기능을 설명합니다.

    2C_AirFilterReplacementProcedure_4

  4. 사용한 에어 필터를 빼내고 새 에어 필터를 넣으십시오.

  5. 분해의 역순으로 커버를 설치하십시오.

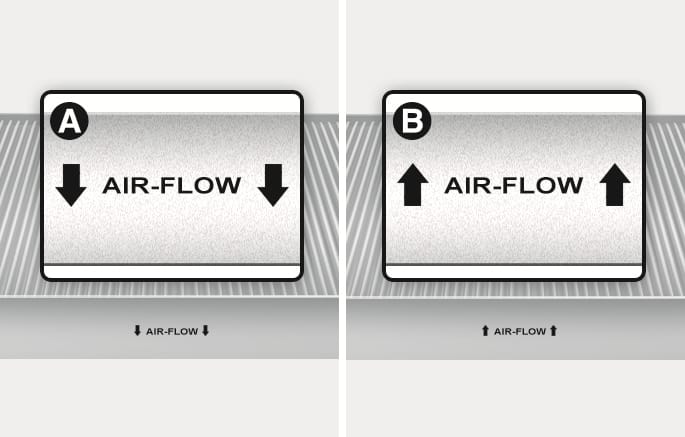

2025 제네시스 GV70 에어 필터 장착 방향 이미지입니다. 좌측의 (A)는 글로브 박스 장착 시의 방향을 나타내며, 'AIR-FLOW' 문구와 함께 아래쪽을 가리키는 검은색 화살표가 표시되어 있습니다. 우측의 (B)는 엔진룸 장착 시의 방향을 나타내며, 'AIR-FLOW' 문구와 함께 위쪽을 가리키는 검은색 화살표가 표시되어 있습니다. 장착 위치에 따라 달라지는 에어 필터의 공기 흐름 방향을 확인하여 올바르게 장착하도록 안내하는 기능을 설명합니다.

2C_AirFilterReplacementCaution

  1. 글로브 박스
  2. 엔진룸

공조 장치용 에어 필터를 바르게 장착하십시오. 그렇지 않으면 소음이 발생하고 필터의성능이 떨어질 수 있습니다.

  • 글로브 박스: 화살표가 아래로 향하도록 장착

  • 엔진룸: 화살표가 위로 향하도록 장착

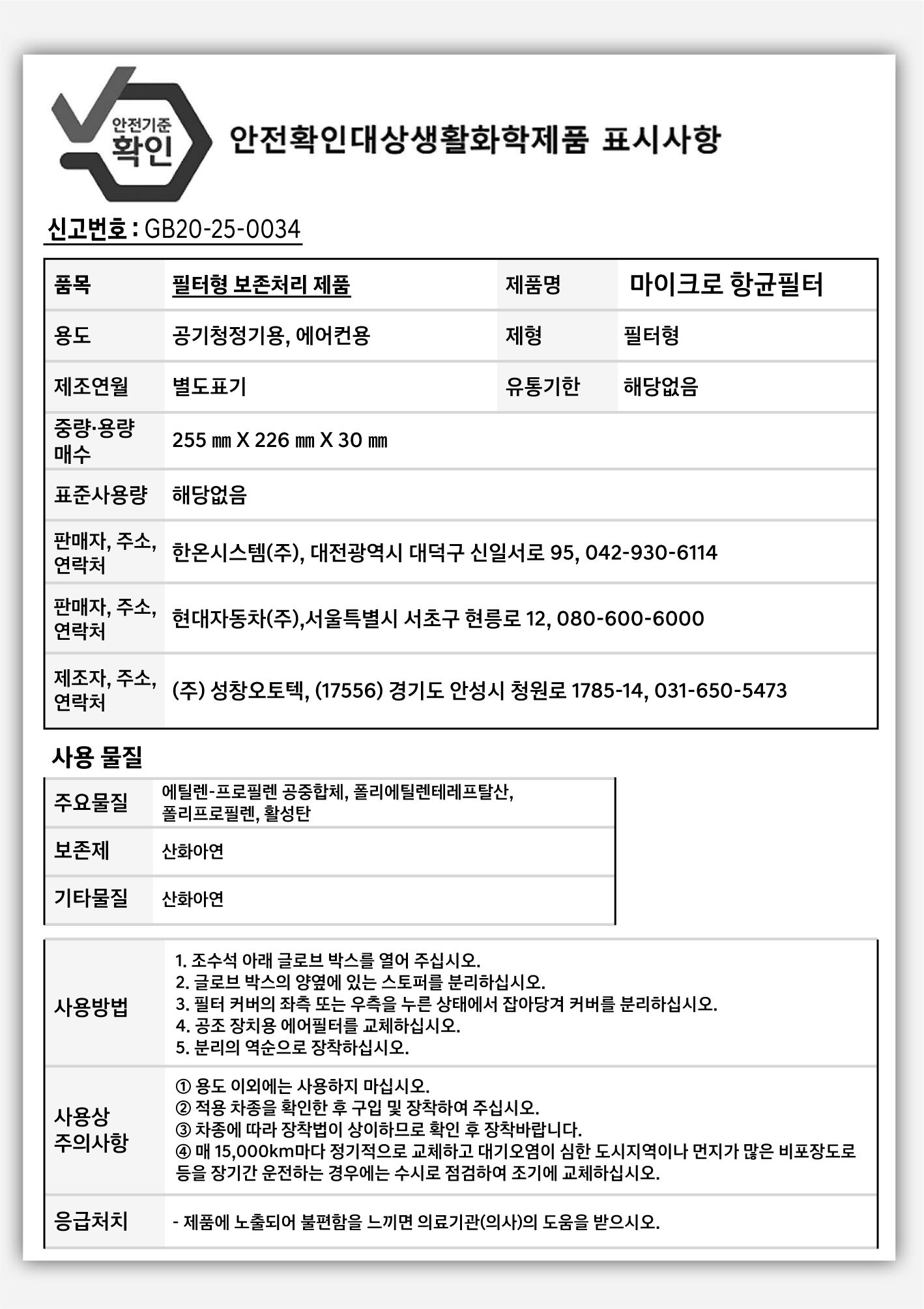

2025 제네시스 GV70 안전확인대상생활화학제품 표시사항 라벨 이미지입니다. 제품명인 마이크로 항균필터, 용도, 제조사 정보 및 주요 물질인 산화아연 등이 표기되어 있습니다. 하단에는 필터 교체 방법, 사용상 주의사항, 응급처치 내용이 텍스트로 상세히 기재되어 있습니다. 에어 필터의 제품 사양과 안전한 사용을 위한 필수 정보를 안내하는 기능을 설명합니다.
