차체 자세 제어 (ESC) 장치

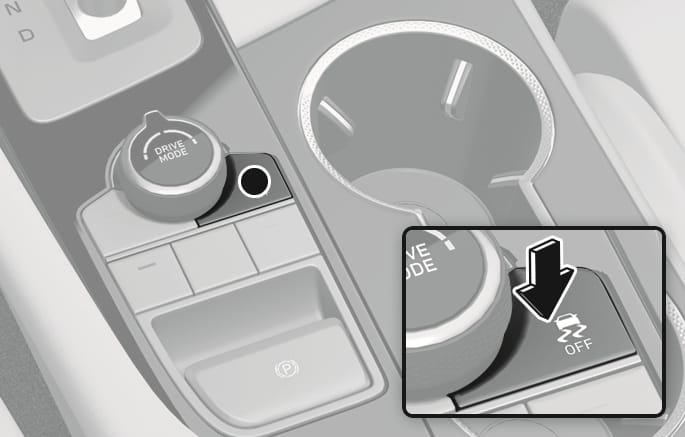

OIK063025

차체 자세 제어(ESC) 장치는 차체의 자세를 제어하여 보다 안정된 조종력을 확보하는 장치로서 미끄러지기 쉬운 노면에서 바퀴가 헛도는 것을 방지하여 발진하기 쉽게 하고 선회 가속할 때 적절한 구동력, 조종력을 확보합니다. 그뿐 아니라 차속 및 조향각 센서 등 각종 센서가 운전자의 조종 의도를 판단하고 4개의 바퀴에 개별적인 제동력을 적절히 배분하여 제동 및 가속하거나 커브를 돌 때 차량의 앞뒤 좌우 모든 방향에 대한 차체의 자세를 제어하여 보다 안정된 조종력을 확보합니다.

ESC는 Electronic Stability Control의 약어입니다.

ESC 작동

작동 가능 상태

OJK052237

  • 엔진에 시동을 걸면 자동으로 ESC 작동 가능 상태가 됩니다.

  • 시동을 건 후 ESC 작동 정지 버튼()을 눌러 ESC 작동을 정지시킨 상태( 표시등 켜짐)에서는 한 번 더 ESC 작동 정지 버튼()을 눌러 클러스터에 (ESC 작동 정지) 표시등이 꺼지면 차체자세 제어 장치가 작동 가능한 상태가 됩니다.

  • 엔진 시동 후 출발 시 저속에서 미약한 ESC 자체 진단음이 들릴 수 있습니다. 이것은 ESC가 정상 작동되고 있음을 나타내는 것으로 이상이 아닙니다.

작동될 때

C0263KO02

주행 중 차체 자세 제어 장치가 작동되는 구간에서는 (ESC 작동) 표시등이 깜빡입니다.

  • ESC가 작동될 때는 구동력과 제동력의 영향으로 약간의 진동이 느껴질 수 있으나 이는 정상입니다.

  • 진흙길 또는 미끄러운 눈길을 빠져나오고자 가속 페달을 밟을 때, 엔진 회전수(RPM)가 상승하지 않을 수도 있습니다.

ESC 작동 정지

작동 정지 상태

C0263KO04

  • 본 차량은 ESC OFF를 2단계로 설정할 수 있습니다. 엔진에 시동을 걸면 자동으로 ESC 작동 가능 상태가 됩니다.

  • ESC 작동 정지 상태(1단계, 2단계)에서 시동을 껐다 다시 시동을 걸고, ESC 작동 정지 버튼()을 짧게 누르면 ESC 작동 가능한 상태가 됩니다.

ESC OFF 1단계

엔진 시동 후 ESC 작동 정지 버튼()을 짧게 누르면 ESC 작동이 정지되며 클러스터에 (ECS 작동 정지) 표시등이 켜집니다(1단계 OFF). 이때, 구동력 제어 기능이 해제되나 안전을 위한 브레이크 제어 기능은 작동합니다.

클러스터에 ‘구동력 제어 기능이 해제되었습니다’라는 문구를 표시합니다.

드라이브 모드 중 SPORT+ 모드(사양 적용 시)를 선택하면 ESC OFF 1단계가 자동으로 설정되며 클러스터에 표시등이 켜집니다.

ESC OFF 2단계

ESC 작동 정지 버튼()을 3초 이상 누르면 클러스터에 ESC (ESC 작동 정지) 표시등이 켜지며 알림음이 울립니다(2단계 OFF). 이 경우 엔진 제어 기능 및 샤시 통합 제어(VSM) 시스템과 브레이크 제어 기능이 모두 꺼지고 차체 자세 제어 기능이 해제됩니다.

클러스터에 ‘차체 자세 제어 기능이 해제되었습니다’를 표시합니다.

ESC 작동 정지 상태에서 시동을 껐다가 시동을 다시 걸거나, ESC 작동 정지 버튼()을 짧게 누르면, ESC 작동 가능 상태가 됩니다.

ESC 작동 정지 버튼()을 작동하여 ESC 기능을 해제한 후 주행하더라도 차량 안전을 위해 ESC 기능이 작동될 수가 있습니다. 이는 주행 안전을 위한 작동이므로 정상입니다.

표시등

ESC 작동 표시등

C0263KO02

시동을 ‘ON’ 하면 표시등이 켜지고, ESC 장치에 이상이 없으면 약 3초 후에 꺼집니다. 운전 중에 차체자세 제어 장치(ESC)가 작동하는 동안 표시등이 깜빡입니다.

단, (ESC 작동) 표시등이 꺼지지 않고 계속 켜져 있거나 주행 중 켜질 경우 ESC 장치에 이상이 있는 것이므로 가까운 당사 직영 하이테크센터나 블루핸즈에서 점검을 받으십시오.

ESC 작동 정지 표시등

C0263KO04

ESC 작동 정지 버튼()을 눌러 ESC를 해제시키면 (ESC 작동 정지) 표시등이 켜져 ESC 장치가 작동되지 않고 있음을 알려줍니다.

커브 길, 눈이 쌓인 도로, 동결로에서는 ESC 기능에 전적으로 의존하지 말고 안전운전에 유의하십시오.

특히 ESC 작동 표시등이 깜빡이거나 노면이 미끄러운 도로 또는 커브 길을 운전할 때는 가속하지 말고 서행하십시오.

ESC OFF (작동 정지) 사용 방법

차량 검사 시

차량을 검사할 때는 시동 ‘ON’ 상태에서 ESC 작동 정지 버튼()을 3초 이상 눌러 ESC 기능을 완전히 정지시킨 후 차량 검사를 실시해 주십시오. 클러스터에 (ESC 작동 정지) 표시등이 켜지며 알림음이 울립니다. 검사가 완료된 후 ESC 작동 정지 버튼()을 다시 한번 눌러 ESC 작동 가능 상태가 되도록 하십시오.

차량을 검사할 때 속도계 시험기로 속도를 측정할 경우 ESC 작동을 정지시키지 않으면 ESC 기능이 작동하여 속도가 상승하는 것을 억제하기 때문에 속도계가 불량으로 나와 불합격 판정을 받을 수 있습니다. 반드시 ESC 작동 정지 버튼()을 눌러 ESC 작동을 정지하십시오.

차량 운전 시

주행 중 ESC 작동 가능 상태에서 작동 정지시키고자 할 때에는 직선 평탄로에서 정속 주행을 하면서 ESC 작동 정지 버튼()을 누르십시오.

작동 상태 ( 표시등 깜빡임)에서는 절대로 ESC 작동 정지 버튼()을 누르지 마십시오.

일상적인 차량 운전 시에는 가능한 ESC 작동 가능 상태로 운전하십시오. ESC 기능을 정지시키면 경사로 등판이나 선회주행이 어려울 수 있습니다.

ESC 작동 가능인 상태에서 ESC 작동 정지 버튼()을 눌러 ESC 기능이 정지되어도 ABS 및 제동성능에는 전혀 이상이 없습니다.

ESC 작동 상태에서는 ESC 작동 정지 버튼()을 누르지 마십시오.

미끄러운 노면을 급가속 또는 선회가속 중에 ESC 작동 정지 버튼()을 눌러 ESC 기능을 정지시키면 갑작스런 차량의 미끄러짐으로 인하여 위험한 상황이 발생할 수 있습니다.

주행 중 ESC 작동 가능 상태에서 작동 정지 상태로 전환할 때에는 직선 평탄로에서 정속 주행을 하면서 ESC 작동 정지 버튼()을 누르십시오.
