타이어 응급 처치 키트 (TMK)

세단

OIK083008

슈팅 브레이크

OIKSB083034

  1. 컴프레서
  2. 실런트(봉합제)

타이어 응급 처치 키트(TMK)를 사용하기 전 본 설명서를 충분히 숙지하십시오.

주행 중에 타이어가 펑크 나면 타이어 응급 처치 키트(TMK)를 이용하여 수리한 후 당사 직영 하이테크센터나 블루핸즈에서 점검을 받으십시오.

타이어 응급 처치 키트(TMK)는 못이나 날카로운 물체로 인한 트레드 부 펑크로 타이어 공기압이 충분하지 않은 경우에만 사용하십시오.

TMK는 Tire Mobility Kit의 약어입니다.

  • 타이어를 적절히 봉합 한 후 최고 80 km/h 이내로 200 km 내 가까운 당사 직영 하이테크센터나 블루핸즈에서 타이어를 교체하십시오.

  • 비정상적이고 갑작스런 운전은 반드시 피하고 특히 무거운 짐이 있거나 트레일러 사용 시 더욱 유의하십시오.

OIK083055

  1. 트레드부
  2. 숄저부
  3. 사이드윌부
  4. 비드부

트레드부: 타이어가 노면과 접촉하는 두꺼운 고무층 부분

타이어 응급 처치 키트(TMK)는 트레드부만 봉합 가능합니다.

타이어가 심각하게 손상된 경우에는 타이어 응급 처치 키트(TMK)를 사용하지 마십시오.

타이어 측면 손상은 봉합할 수 없으며 사용 시 심각한 사고가 날 수 있으니 유의하고 당사 직영 하이테크센터나 블루핸즈에서 점검 및 정비를 받으십시오.

타이어 응급 처치 키트(TMK) 장치 구성

OIK083041

  1. 속도제한 표시 라벨
  2. 실런트(봉합제) 및 실런트(봉합제) 용기
  3. 실런트 주입 호스
  4. 다용도 소켓 연결 커넥터 및 케이블
  5. 실런트(봉합제) 용기 장착부
  6. 컴프레서
  7. ON/OFF 전원 스위치
  8. 타이어 압력 게이지
  9. 타이어 압력 조절 버튼

커넥터와 케이블, 연결 호스는 컴프레서에 연결되어 있습니다.

타이어 펑크 시 타이어 응급 처치 키트(TMK) 사용법

OIK083009

타이어 응급 처치 키트(TMK)를 사용하기 전에 실런트(봉합제) 용기에 부착되어 있는 설명서를 주의 깊게 읽으십시오. 실런트(봉합제) 용기의 속도 제한 표시 라벨을 떼어 내어 잘보이는 장소에 부착하여 운전하는 동안 속도를 지켜주십시오.

타이어 공기압만 조절할 경우 1장 ‘타이어 및 휠’ 추천 공기압을 따르십시오.

아래의 사용 방법을 엄격히 따르십시오.

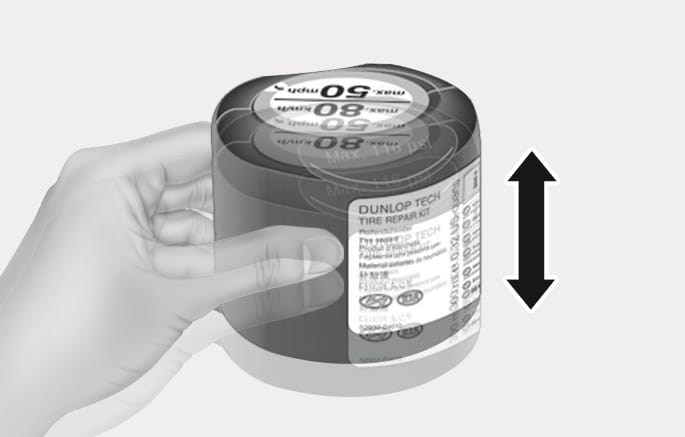

  1. 실런트(봉합제) 용기를 흔드십시오.

    OIK083056

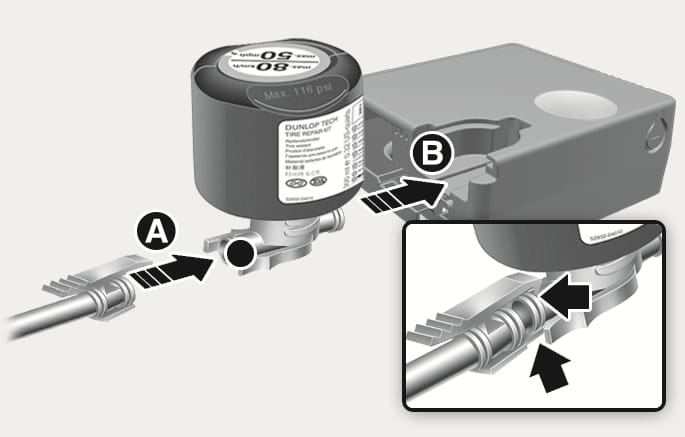

  2. 주입 호스(3)를 [A] 방향으로 용기에 연결하고, 실런트(봉합제) 용기를 [B] 방향으로 컴프레서(6)에 연결하여 고정하십시오.

    OIK083010

    • 어린이 손에 닿지 않도록 보관하십시오.

    • 눈에 들어가거나 먹지 않도록 주의하십시오.

  3. 컴프레서의 전원 스위치(7)가 꺼져 있는지 확인하십시오.

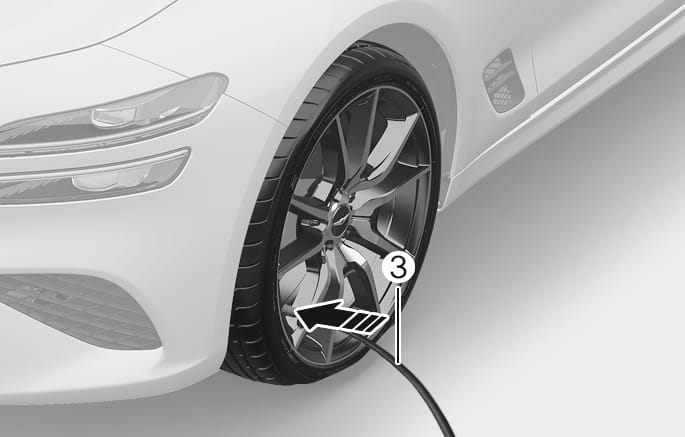

  4. 손상된 타이어의 휠 공기 주입구 캡을 풀어 주입 호스(3)를 휠 공기 주입구에 연결하여 고정하십시오.

    OIK083011

    밸브가 완전히 연결되지 않은 상태에서 실런트(봉합제) 주입 시 역류되어 밸브가 막힐 수 있습니다.

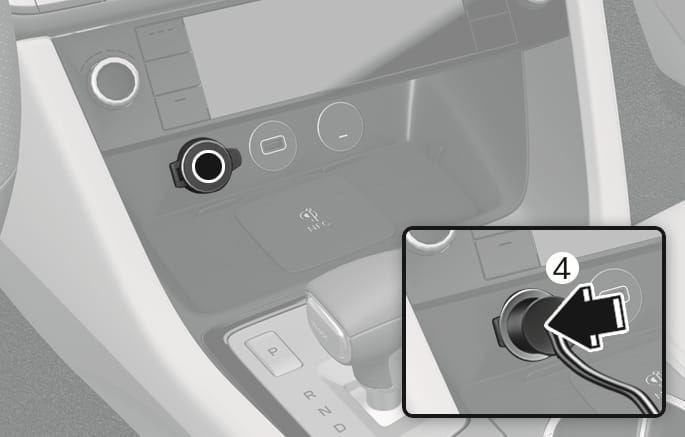

  5. 케이블과 커넥터(4)를 이용하여 다용도 소켓에 연결하십시오.

    OIK083012

  6. 차량에 시동을 거십시오.

  7. 실런트(봉합제) 주입을 위해 컴프레서 전원 스위치 ‘ON’을 눌러 약 5~7분 정도 작동하여 적정 타이어 공기압 (1장 ‘타이어 및 휠’이나 운전석 B 필라에 부착된 ‘타이어 표준 공기압 라벨’참고)이 되도록 실런트(봉합제)를 주입하십시오. 타이어 공기압은 나중에 다시 확인 및 재조절 하십시오.

    타이어 공기압이 29 psi (200 kPa)이하일 경우 차량을 주행하지 마십시오. 타이어의 결함에 의해 사고가 날 수 있습니다.

  8. 컴프레서를 ‘OFF’ 하십시오.

  9. 실런트(봉합제) 용기 커넥터와 타이어 밸브로부터 호스를 분리하십시오.

    사용 후 타이어 응급 처치 키트(TMK)를 차내 제자리에 두십시오.

    장비 과열 및 손상을 일으킬 수 있으니 컴프레서를 10분 이상 작동하지 마십시오.

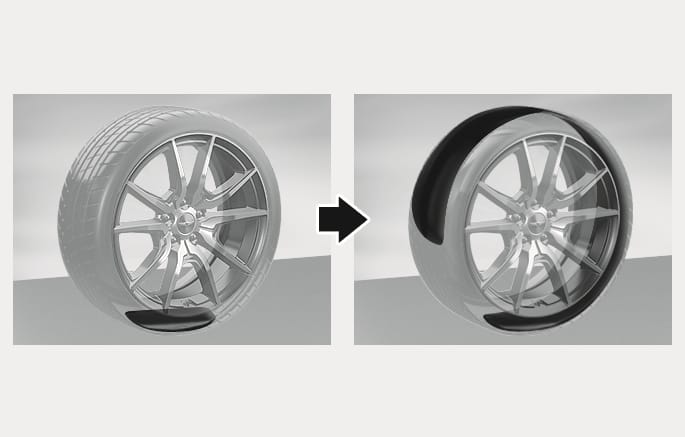

  10. 타이어에 실런트(봉합제)가 평평하게 분배되기 위해 실런트(봉합제) 주입 후 즉시 주행 속도를 20 km/h 이상으로 주행거리 7~10 km 또는 10분 정도 주행하십시오.

    OIK083038

    • 실런트(봉합제)를 타이어에 주입 후에 차량을 주행하면 타이어 내부에 실런트(봉합제)가 도포됩니다.

    • 차량 주행 중에 진동에 의해 실런트(봉합제) 가 펑크 부위에 도포됩니다.

    • 실런트(봉합제)는 진동 및 미세한 타이어의 발열에 의해 펑크부위를 막아 타이어 공기압을 유지합니다.

    안전을 위해 주행 속도를 80 km/h 이상 초과하지 마십시오.

    주행 중에 이상 진동이나 거친 주행 혹은 소음이 발생할 경우 속도를 줄이고 주의하여 안전한 곳에 주차한 후에 견인하여 당사 직영 하이테크센터나 블루핸즈에서 점검 및 정비를 받으십시오.

  11. 차량을 안전한 장소에 주차하십시오.

  12. 컴프레서와 타이어 연결 호스(3)를 타이어 밸브에 바로 연결하십시오.

    OIK083057

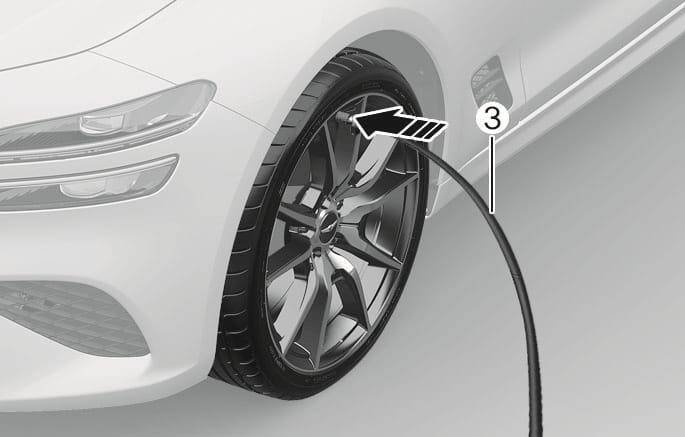

    주입호스(3)를 타이어 밸브에 바로 연결하십시오.

    OIK083043

  13. 케이블과 커넥터를 이용해 컴프레서와 차량 다용도 소켓을 연결하십시오.

  14. 타이어 공기압을 규정 공기압 (1장 ‘타이어 및 휠’이나 운전석 B필라에 부착된 ‘타이어 표준 공기압 라벨’ 참고)으로 조절하십시오.

    시동 ‘ON’ 상태에서 아래와 같이 진행하십시오.

    • 타이어 공기압 높이기: 컴프레서 전원을 ‘ON’으로 하여 공기압을 규정 공기압으로 조절하십시오.

    • 타이어 공기압 줄이기: 타이어 압력 조절 버튼(9)을 눌러 적정 타이어 공기압으로 조절하십시오.

    • 현재의 타이어 공기압을 알아보기 위해서 잠시 컴프레서 스위치를 ‘OFF’ 하십시오.

컴프레서를 10분 이상 작동하지 마십시오. 해당 부품이 과열되어 손상될 수 있습니다.

공기압이 일정하게 유지되지 않을 경우 실런트(봉합제) 배분 후의 주행 조건과 같은 상태로 한 번 더 운행하십시오. 이 후 다시 타이어 압력 조절 과정을 주행하십시오.

타이어 응급 처치 키트(TMK)는 6 mm 이상의 타이어 손상에서는 유용하지 않습니다. 이 경우 당사 직영 하이테크센터나 블루핸즈에서 점검 및 정비를 받으십시오.

타이어 공기압은 규정 공기압(1장 ‘타이어 및 휠’이나 운전석 B필라에 부착된 ‘타이어 표준 공기압 라벨’ 참고)이 되어야 합니다. 그렇지 않을 경우 주행을 멈추고 당사 서비스를 이용하거나 견인하십시오.

타이어 응급 처치 키트(TMK)의 안전한 사용법

  • 도로를 피해 안전한 곳에서 타이어 응급 처치 키트(TMK)를 사용하십시오. 도로 안전을 위해 다른 사람이 알 수 있도록 고장 자동차 정지표지판(안전 삼각대)을 설치하십시오.

  • 견고하고 평탄한 곳에서 사용하고 차량이 움직이지 않도록 유의하십시오. 주차 브레이크를 거십시오.

  • 타이어 응급 처치 키트(TMK)를 항상 지정 차량에만 사용하고 자전거와 오토바이 혹은 다른 타입의 타이어에는 사용하지 마십시오.

  • 못이나 나사와 같은 날카로운 물질이 타이어에 박혔을 경우 임의로 제거하지 마십시오. 분리 시 타이어 안으로 들어갈 수 있으니 그대로 둔 후 가까운 당사 직영 하이테크센터나 블루핸즈에서 점검 및 정비를 받으십시오.

  • 타이어 응급 처치 키트(TMK)를 사용하기 전 실런트(봉합제) 위의 설명서를 반드시 숙지하십시오.

  • 시동 상태에서 사용하십시오. 그렇지 않으면 컴프레서 작동 시 차량 배터리 전원 사용으로 배터리가 방전될 수 있습니다.

  • 타이어 응급 처치 키트(TMK) 사용 중에 타이어 응급 처치 키트(TMK)만 놓아둔 채 떠나지 마십시오.

  • 컴프레서를 최대 10분 이상 작동하지 마십시오. 과열될 수 있습니다.

  • 주변 기온이 -30 °C 이하일 때는 사용하지 마십시오.

  • 실런트(봉합제)는 표기되어 있는 유효기간 이후에는 사용하지 마십시오. 별도 구입 후 사용하십시오.

  • 어린이를 피해 보관하십시오.

  • 실런트(봉합제)가 피부에 묻으면, 다량의 물로 씻고 지속적인 자극이 있을 경우 의사의 진찰을 받으십시오.

  • 실런트(봉합제)가 눈에 들어갔을 경우, 눈꺼풀을 들어올려 다량의 물로 최소 15분 이상 씻고, 자극이 지속되면 의사의 진찰을 받으십시오.

  • 실런트(봉합제)를 마셨을 경우, 입을 씻어내고 다량의 물을 먹으십시오. 단, 의식이 없는 환자에게는 먹을 것을 주지 말고, 즉시 의사의 진찰을 받으십시오.

  • 실런트(봉합제)에 장시간 노출될 경우, 신장 등 신체조직이 손상될 수 있습니다.

타이어 공기압 조절 시 사용법

  1. 차량을 안전한 장소에 주차하십시오.

  2. 컴프레서와 타이어 연결 호스(3)를 타이어 밸브에 바로 연결하십시오.

    OIK083057

    주입호스(3)를 타이어 밸브에 바로 연결하십시오.

    OIK083043

  3. 케이블과 커넥터를 이용해 컴프레서와 차량 다용도 소켓을 연결하십시오.

  4. 타이어 공기압을 규정 공기압 (1장 ‘타이어 및 휠’이나 운전석 B필라에 부착된 ‘타이어 표준 공기압 라벨’ 참고)으로 조정하십시오.

    시동 ‘ON’ 상태에서 아래와 같이 진행하십시오.

    • 타이어 공기압 높이기: 컴프레서 전원을 ‘ON’으로 하여 공기압을 규정 공기압으로 조정 하십시오.

    • 타이어 공기압 줄이기: 타이어 압력 조절 버튼(9)을 눌러 적정 타이어 공기압으로 조정하십시오.

    • 현재의 타이어 공기압을 알아보기 위해서 잠시 컴프레서 전원 스위치를 ‘OFF’ 하십시오.

타이어 공기압만 조절할 경우에는 실런트는 사용하지 마십시오.

  • 품질성능이 부적합한 타이어 응급 처치 키트(TMK)(실런트(봉합제)포함)을 사용하지 마십시오. 품질성능이 부적합한 실런트(봉합제)가 타이어 공기압 감지센서 고장을 유발할 수 있습니다. 순정 부품 실런트(봉합제)는 품질과 성능을 당사가 보증하는 부품입니다.

  • 타이어 응급 처치 키트(TMK)를 사용하여 펑크난 타이어를 수리 또는 교체 시, 타이어 공기압 센서와 휠에 묻은 실런트(봉합제)를 신속히 제거해야 합니다. 실런트(봉합제)를 제거하지 않으면 TPMS 경고등이 켜질 수 있습니다. 당사 직영 하이테크센터나 블루핸즈에서 점검 및 정비를 받으십시오.

  • 수리한 후에 타이어와 휠을 재장착할 경우, 휠 너트 토크는 11 ~ 13 kgf.m로 체결하시기 바랍니다.

  • 실런트 용기와 주입 호스(3)는 재사용 할 수 없으니 사용 후 별도로 구입하십시오.

실런트(봉합제)와 예비 부품은 모비스에서 구매할 수 있습니다. 사용 후 폐기할 때는 적절하게 처리하십시오. 남은 실런트(봉합제)는 하이테크센터에 요청하여 폐기하고, 빈 실런트(봉합제) 용기는 가정에서 폐기물로 배출하십시오.
